產品概述

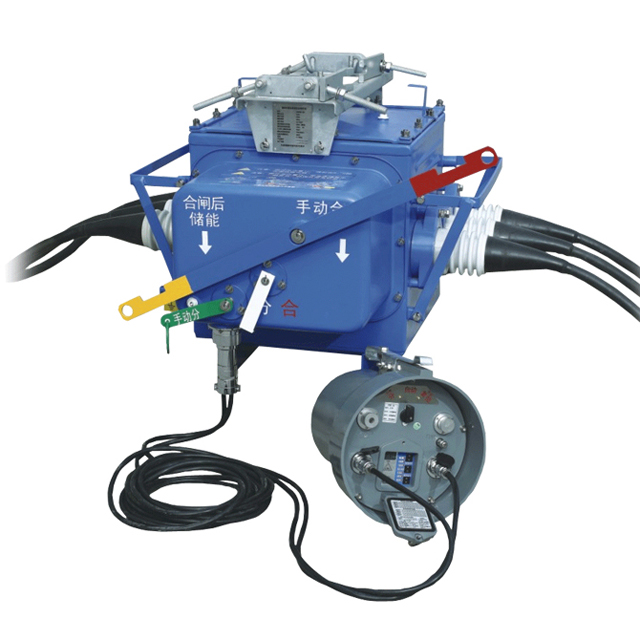

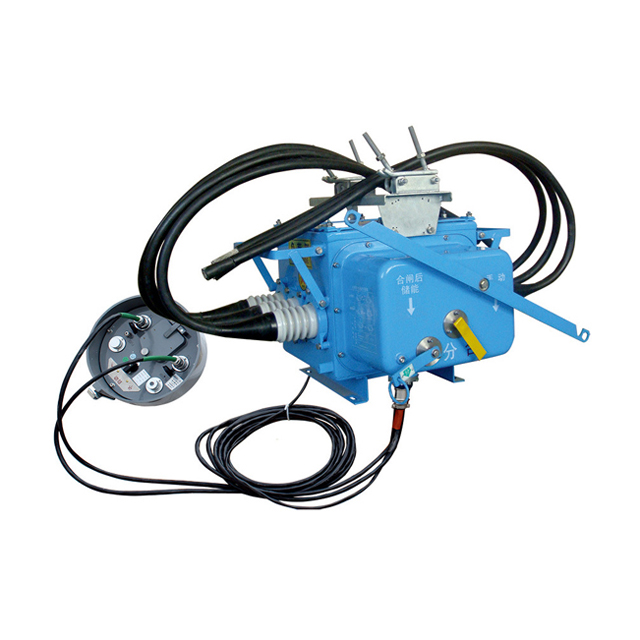

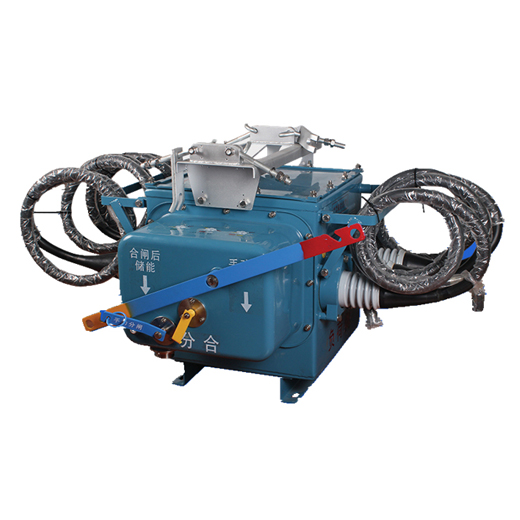

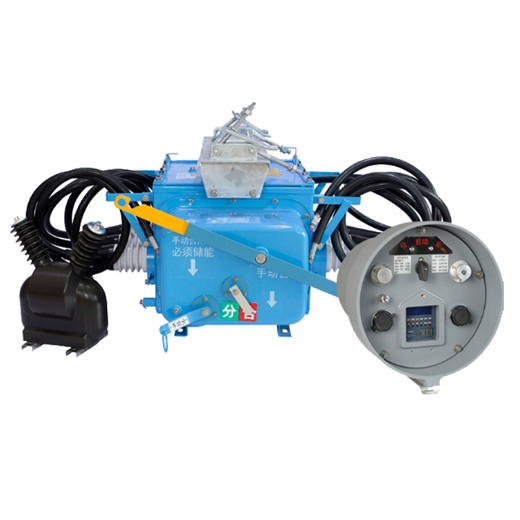

FZW28-12F型戶外分界真空負荷開關使用于柱上安裝的場合，具有手動和電動操作功能。開關本體采用引進日本東芝公司VSP5-12，本開關為免維護負荷開關。采用真空滅弧和SF6氣體作對地及相間絕緣介質。本產品符合：GB3804《高壓交流負荷開關》及GBT11022《高壓開關設備和控制設備標準的共用技術要求》。本說明描述了柱上真空負荷開關的結構、功能和組裝方法。FZW28（A）-12F型戶外分界真空負荷開關（VSP5-12開關本體與FDR-01控制器）具備故障檢測功能，保護控制功能和通訊功能，安裝于10KV架空線路上，可實現自動切除單相接地故障和自動隔離相間短路故障。安裝點適用于10KV配電線路用戶進線的責任分界點處，也可以適用于符合要求的分支線連接處。
性能特點
密封性能可靠:
具有成熟密封殼體技術,外殼防護等級達IP67級, 殼體采用模具拉伸一次成型工藝加工而成, 易于箱體密封,氣密性高, 機械強度高；
免維護:
負荷開關主回路、二次元器件、操作機構均密封在SF6氣體(零表壓)中,不受外界環境影響,性能穩定、可靠,免維護；
進出線性能優良:
采用瓷套電纜或硅橡膠拐角套管出線方式, 使相間距達到280mm, 外絕緣性能優良；
使用安全:
在箱體頂部安裝設防爆裝置, 能有效避免高溫氣體或飛濺物在開關故障時飛逸出來；
安裝方式靈活:
既可采用桿上吊裝方式, 也可采用桿上坐裝方式安裝；
獨特功能:
具有自動切除單相接地故障、自動隔離相間短路故障、快速定位故障點監控用戶負荷、三段式保護、重合閘、遠方通信等獨特功能；
技術參數

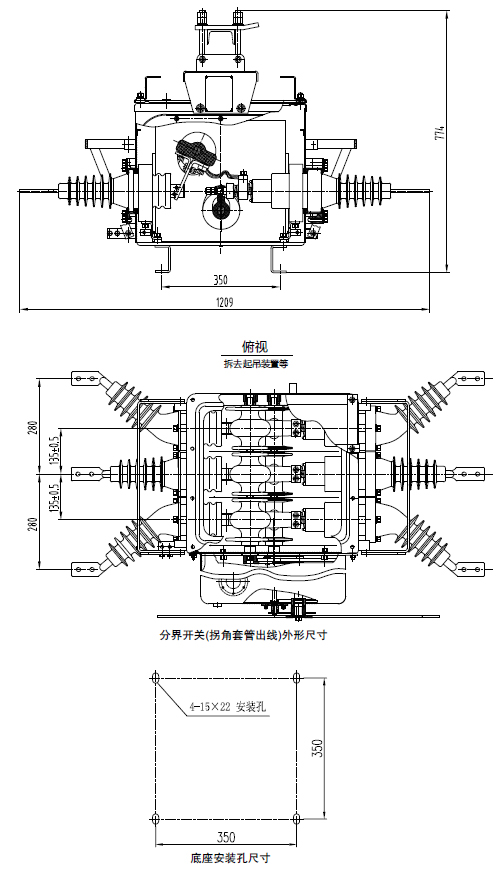

外形尺寸
