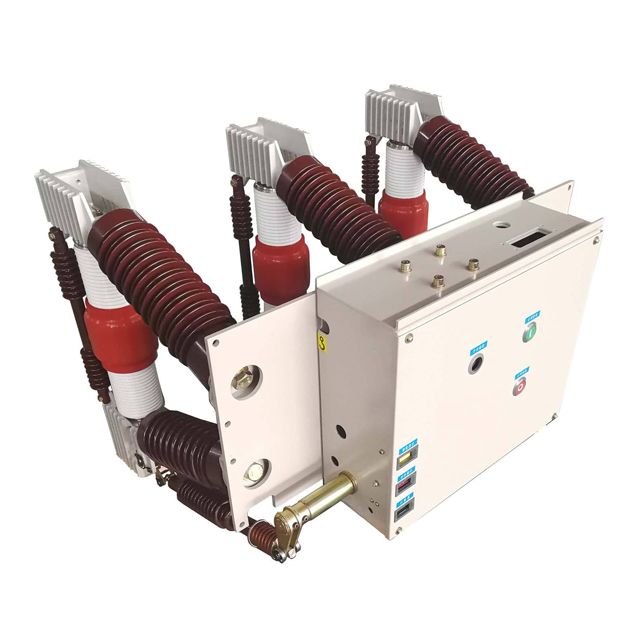

ZN12-12(40.5)型戶內高壓真空斷路器是三相交流50Hz，額定電壓為12-40.5kV的戶內裝置。本斷路器的機構與滅弧室系統設計成一體，專用的西門子公司3AF型彈簧操動機構，采用兩用電動機進行交直流儲能操作，也可用于手動操作。本產品設計有：350mm,400mm,460mm 等多種相間距離，用戶與不同型號的開關柜配合使用更加方便。
注意事項：此款產品因技術進步，12KV由VS1替代、40.5KV由ZN85替代，目前僅做為已有開關柜維修備品備件使用。
額定電壓12-40.5kV、三相交流50Hz的戶內高壓開關；
斷路器的操動機構為彈簧儲能式，可以用交流或直流操作，亦可以用手動操作，它的結構簡單，開斷能力強，壽命長， 操作功能齊全，無危險，維修簡便，適用于作發電廠、變電所等輸配電系統的控制或保護開關；
尤其適用于開斷重要負荷及頻繁操作的場所。本斷路器可進行頻繁的操作，具有多次開斷和快速重合閘的能力；

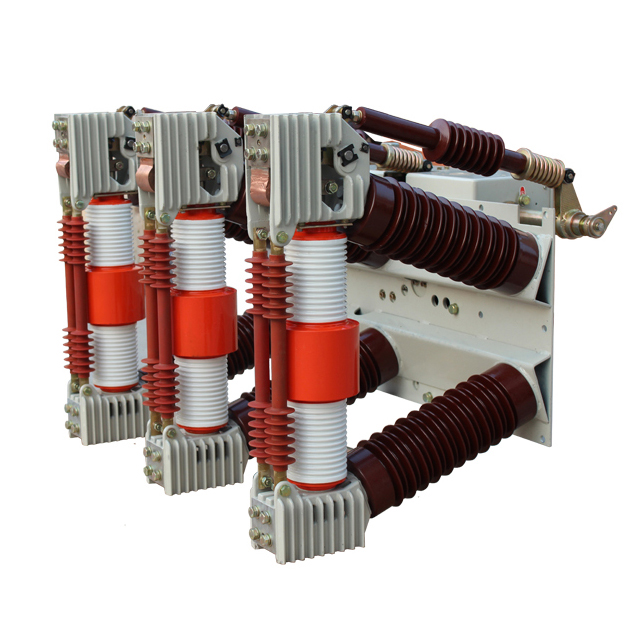

斷路器主要由真空滅弧室、操動機構及支撐部分組成。在角鋼板焊接而成的機構箱上固定六只環氧樹脂澆注絕緣子； 三只滅弧室通過由鑄鋁的上、下出線端固定在絕緣子。下出線端上有軟連接，軟聯接與真空滅弧室動導桿上的導電夾相連， 在動導桿的底部裝有萬向桿端軸承，該桿端軸承通過一軸銷于下出線端的杠桿相連，開關主軸通過三根絕緣拉桿把力傳遞給動導桿使開關合分閘；
