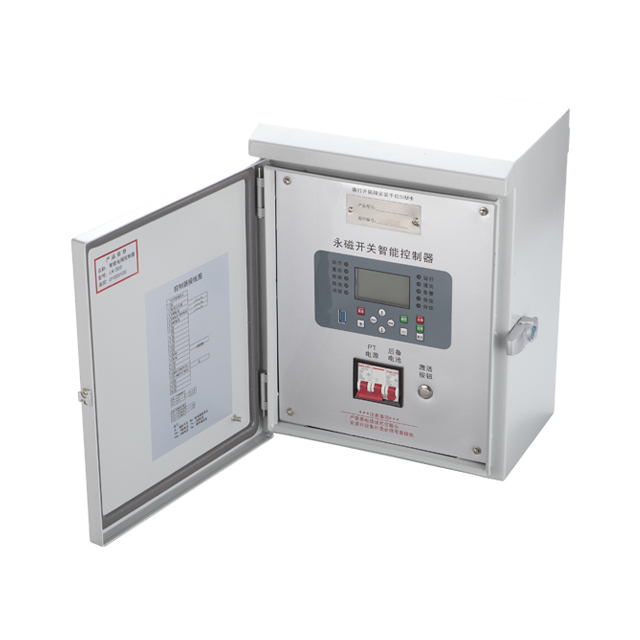

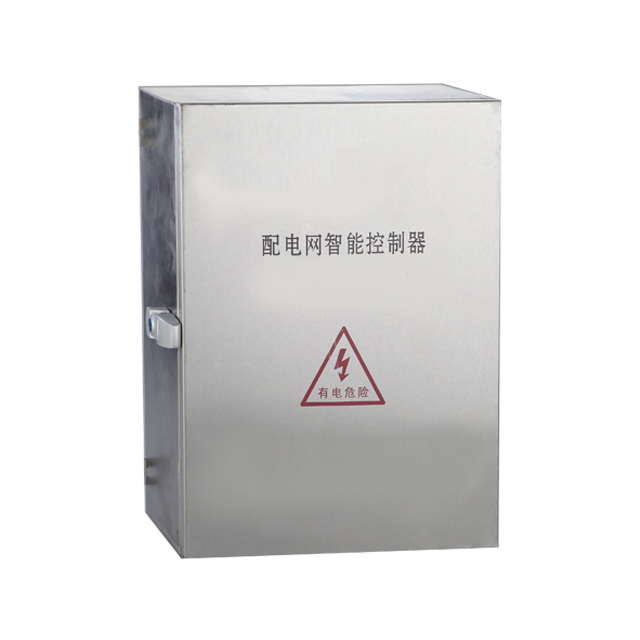

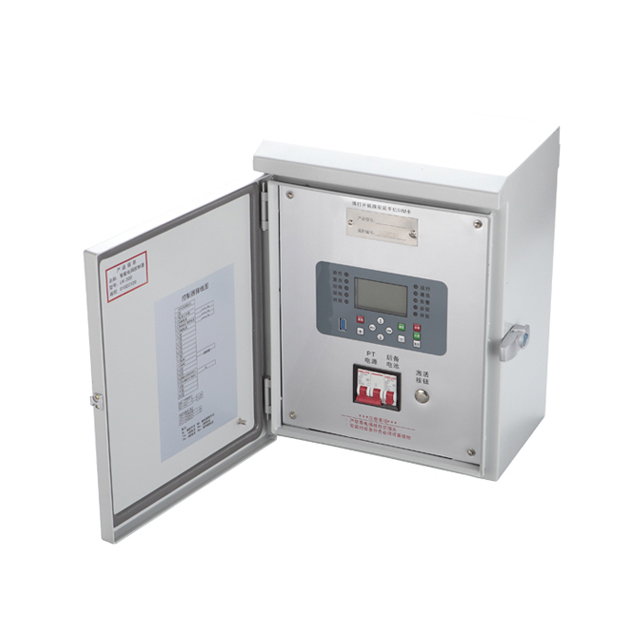

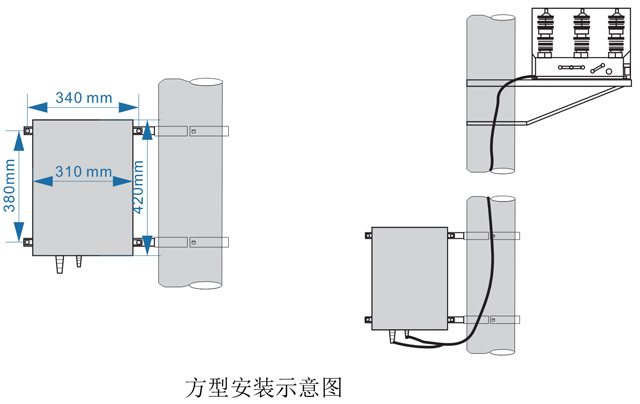

配電自動化饋線終端 (以下簡稱“自動化終端”), 是40.5kV及以下配電系統架空線路的饋線終端單元, 與柱上斷路器或負荷開關配合實現線路狀態的自動檢測, 故障分析判斷記錄, 驅動開關保護線路設備安全, 具有切斷線路永久性故障及瞬時恢復線路短時故障等功能。
自動化終端是集線路保護、控制、電壓電流信號測量及監控于一體的綜合自動化戶外測控設備, 具備處理單條架空線路所有與電壓、電流信號及開關遠程操作的全部功能。自動化終端支持無線方式（GSM/GPRS/CDMA）、以太網方式、光纖及RS232/RS485等方式的通訊, 也可接入其他主站系統。
西高西開在“四遙”的基礎上自主開發第五遙，進而讓智能控制更上一層樓，使電網如虎添翼。
瞬時速斷保護：
可用作電流三段保護中的第一段保護．線路電流達到定值后立即跳閘．不延時。
限時速斷保護:
可用作電流三段保護中的第二段保護，線路電流達到定值后，經過整定時間延時后跳閘．
過電流保護：
可用作電流三段保護中的第三段保護。線路電流達到定值后．經過整定時間延時后跳閘。
反時限保護：
反時限過流有4種曲線。
零序過流保護檢：
檢測線路中因?yàn)榻拥囟a(chǎn)生的零序電流，用戶可以選擇退出、告警、投入。
電壓欠壓保護：
提供線路中的電壓欠壓保護（注：本控制器監測工作電源）用戶可選退出、告警、投入。
電壓過壓保護：
提供線路中的電壓過壓保護（注：本控制器監測工作電源）用戶可選退出、告警、投入。
涌流保護:
開關合閘涌流保護。
重合閘設置：
重合閘l~3次可設，每合重合重合閘時間可獨立設置，重合復歸時間可設，重合閘用戶可以選擇退出、投入。
重合閘后加速：
重合閘到電流故障點后加速跳閘。
手動合閘加速功能：
手動合閘到電流故障點后會加速跳閘。
失壓分閘：
提供線路中的失壓電壓保護 （注：本控制器監測工作電源）用戶可選退出、投入。
來電合閘：
提供線路中的得電合閘保護（注：本控制器監測工作電源）用戶可選退出、投入。
SOG保護:
當線路發生相間短路，電流故障大于SOG保護定值，控制器閉鎖分閘出口，直到線路電流突然為0，且電壓也為0 ．經過延時（可設定）后，控制器解鎖分閘，發出分閘指令。
預付費分合閘：
預付費分閘、合閘可獨立設定退出或投入。
“四遙”通訊功能產品：
留有RS232通訊接口，可與相關設備配合實現無線、有線、光纖、載波等遠動控制。從而實現遙測、遙調、遙控、遙信四遙功能。通訊規約可選為Modbus或IEC103
事件記錄功能：
可記錄最近的200條事件
記憶功能：
各種設定的數據自動進入記憶單元，10年不丟失。
遙信量檢測功能：
可檢測開關的當前狀態
顯示自動保護功能：
在沒有按鍵按下的情況下，為保護液晶，液晶顯示可自動關閉（在主界面的系統設置里面的背光設置中可以設設置時間），按下確認鍵恢復顯示到主頁面。
參數校正功能：
考慮到用戶使用的互感器的誤差問題，因此還有參數校正功能，用戶可以在參數校正界面進行模擬通道的數值校準。
其中相電流IA、IB、IC分別在5A和20A校準，零序電流在0.5A 和1A進行校準。電壓在AC220V進行校準。
最后，參數校正功能請用戶慎用，如果校正失誤后，用戶可以在參數校準界面復歸校準參數，恢復出廠設定。
工作電源：
DC220V或110V,允許偏差-20%, +15%;
AC220V，允許偏差-15%, +10%;
操作電源：
DC220V或110V，允許偏差-20%,+15%
AC220V，允許偏差-15%, +10%;
交流電流：5A
交流電壓:1OOV
頻率：50Hz
整定范圍及誤差：
保護電流整定范圍：0.05~10OA，誤差不超過±3%, 整定步長：0.01A
零序電流整定范圍：0.005~9.999A，誤差不超過±3%, 整定步長：0.001A
過電壓整定范圍：5~30OV，誤差不超過整±3%，整定步長：0.01V
低電壓整定范圍：5~30OV，誤差不超過±3%，整定步長：0.01V
時間整定范圍：過流保護、電壓保護延時范圍0~300S, 誤差不超過±l%或40ms
反時限過流保護延時誤差不超過±5%，理論值或±40ms
零序保護延時范圍0.1~300S, 誤差不超過±1%或±40ms
時間整定步長：0.01S
