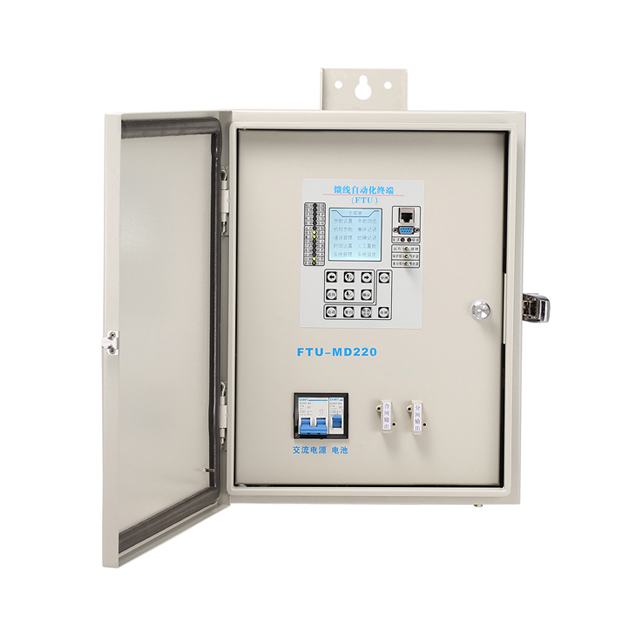

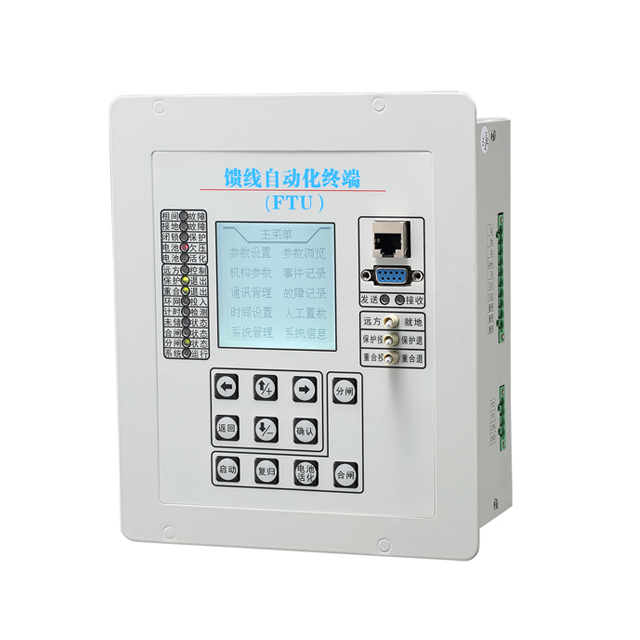

配電自動化饋線終端 (以下簡稱“自動化終端”), 是40.5kV及以下配電系統架空線路的饋線終端單元, 與柱上斷路器或負荷開關配合實現線路狀態的自動檢測, 故障分析判斷記錄, 驅動開關保護線路設備安全, 具有切斷線路永久性故障及瞬時恢復線路短時故障等功能。
自動化終端是集線路保護、控制、電壓電流信號測量及監控于一體的綜合自動化戶外測控設備, 具備處理單條架空線路所有與電壓、電流信號及開關遠程操作的全部功能。自動化終端支持無線方式（GSM/GPRS/CDMA）、以太網方式、光纖及RS232/RS485等方式的通訊, 也可接入其他主站系統。
模塊化設計:
產品采用模塊化設計，能方便靈活滿足不同操作機構、不同線路、不同保護方案的實施。能方便安裝于箱體、鐘罩、環網柜、開關柜等環境。
寬電源電壓：
產品采用寬電壓（二次電壓160V-260V）、高效率的電源設計方案。即能有效的滿足對二次終端系統功耗的要求，也能滿足成套設備安裝于線路任何位置，克服了經常出現電源PT容量不足、機構卡死、線路出口電壓過高、線路末端電壓過低等引起的一次設備異常現象，從而引起停電范圍的增加。
完善的電源系統：
由于產品的特殊性，要求系統能快速反應、判斷、動作，才能配合變電站完成故障隔離，達到減少停電范圍、縮短停電時間。要達到此目的，除了要求產品高速運行外，還要有快速的電源系統做支持。解決目前越級跳閘、送不上電、邏輯混亂、事件上報混亂、短路分不了閘等問題。
完善的電池管理：
產品電池管理采用三段式充電管理、定時活化等保護，真正做到電池服務于終端，終端管理好電池。而不是孤立的電池管理與終端毫無聯系。
大功率電源模塊：
產品采用大功率電源設計，保證了目前國內所有機構的正常工作，包括了ZW20、ZW32、PVB、PVB_S、NXB、LFG、OFG等機構。不會因為容量不夠引起的帶不動機構的現象。
快速動作：
產品采用最新半導體輸入、輸出設計，減少了快速動作時輸出環節的時間，避免了繼電器輸出方式的中間環節時間（繼電器接收到指令后有7-10毫秒的延時才能到機構動作），達到指令發出零延時到機構動作。
數據處理：
產品采用DSP+ARM的設計方式，主頻達到160M。能快速采集、運算、判斷、動作。并把動作事件記錄保存，故障波形保存，方便于線路故障的排除工作。
完善的保護功能：
產品具備三段式保護、重合閘、接地保護、帶方向的接地判斷、加速保護、定時限、反時限、環網（電流-時間型、電壓-時間型、電流-電壓-時間型）、合環保護等功能。
完善的規約：
產品內置了101、104等國內及DNP3.0、MODBUS等國外保護裝置常用規約，可由菜單自由選擇來配合不同廠家的后臺主站，無需單獨到現場調通信規約。
寬范圍、高精度：
產品電流范圍0.005-65.000A，精度達到±5‰或±1ma。保證了故障數據的完整，不同線路、不同負荷的時時顯示，準確反映線路的真實運行情況。這對于常規變比CT即可以適用于農網線路，又能適用于重工業線路，不會因為線路不同而選用不同CT變比的煩惱。
工作電源：
DC220V或110V,允許偏差-20%, +15%;
AC220V，允許偏差-15%, +10%;
操作電源：
DC220V或110V，允許偏差-20%,+15%
AC220V，允許偏差-15%, +10%;
交流電流：5A
交流電壓:1OOV
頻率：50Hz
整定范圍及誤差：
保護電流整定范圍：0.05~10OA，誤差不超過±3%, 整定步長：0.01A
零序電流整定范圍：0.005~9.999A，誤差不超過±3%, 整定步長：0.001A
過電壓整定范圍：5~30OV，誤差不超過整±3%，整定步長：0.01V
低電壓整定范圍：5~30OV，誤差不超過±3%，整定步長：0.01V
時間整定范圍：過流保護、電壓保護延時范圍0~300S, 誤差不超過±l%或40ms
反時限過流保護延時誤差不超過±5%，理論值或±40ms
零序保護延時范圍0.1~300S, 誤差不超過±1%或±40ms
時間整定步長：0.01S
